Промышленные взрывобезопасные секционные ворота ISD01E
Промышленные искронедающие секционные ворота серии ISD01 устанавливаются на объектах, где они установлены требования по взрывобезопасности оборудования.
Описание
Характеристики
Конструкция
Инструкции и сертификаты
Промышленные взрывобезопасные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, определенных как потенциально взрывоопасная среда.

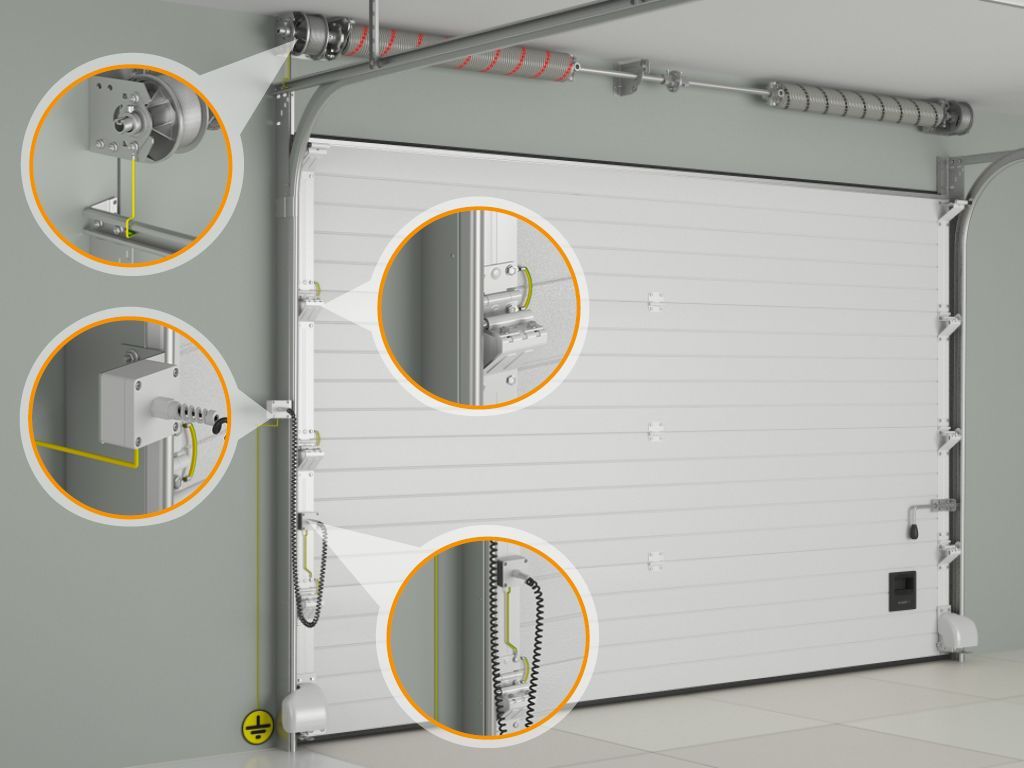

Взрывобезопасные ворота (искронедающее исполнение) находят применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а также предотв
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 160 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 552 |
| A2, мм Высота горизонтальной направляющей | А - 115 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении |
до 245 — без потолочно привода, ширина проема до 4 500; до 300 — без потлочного привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500 |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150; ≥ 160 (с потолочным приводом) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60 |
| Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 510 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с потолочным приводом) |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250…985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н - 300 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h - 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 470...600 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 min |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 300 min |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 |
| Q, мм Зона расположения привода на вал | 300 |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
| A2, мм Высота горизонтальной направляющей | А - 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 200; R305: H + 250 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 |
| P, мм Зона расположения потолочного привода | Н + 1 060 |
| Q, мм Зона расположения привода на вал | 300 |

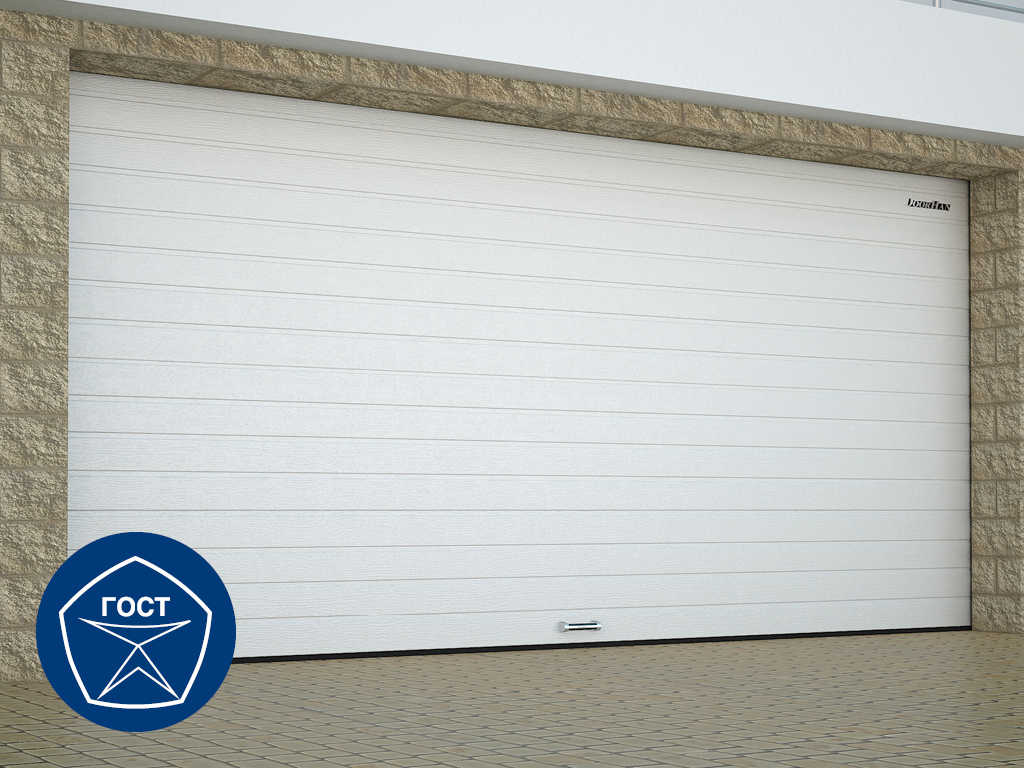

Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)
1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174)
24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)
460 (В)
Усилие ручного открывания и закрывания, Н, не более
260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)
250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)
4,9
Безотказность, количество циклов открывания-закрывания, не менее
безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Вес полотна ворот, кг/м²
13,5
