Промышленные секционные ворота ISD01

Под заказ

Описание

Характеристики

Конструкция

Дизайн

Способы монтажа

Стандартная комплектация

Инструкции и сертификаты

Дополнительно

Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

1. По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон

Преимущество Промышленные секционные ворота ISD01

2. Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений

3. 100% российское производство, ворота полностью изготовлены в России

4. Надежная отработанная годами конструкция

Конструкция

1. Вертикальная направляющая
2. Угловая стойка
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Усиливающий дельта-профиль
13. Устройство защиты от разрыва троса
14. Сэндвич-панель
15. Внутренняя петля
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль
19. Верхний уплотнитель
20. Боковая крышка для панелей с отверстиями для крепления
21. Ручка «ступенька»
22. Пружинный амортизатор
23. Кронштейн крепления к потолку

Стандартные конструктивные решения

Низкий подъем, барабан спереди

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до 4 500; до 70 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан спереди (стандартный комплект направляющих RKTN)

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	до 245 — без потолочно привода, ширина проема до 4 500; до 300 — без потлочного привода, ширина проема более 4 500; до 60 — с потолочным приводом, ширина проема до 4 500; до 125 — с потолочным приводом, ширина проема свыше 4 500

Низкий подъем, барабан сзади

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150; ≥ 160 (с потолочным приводом)
B, мм Ширина проема	B
A, мм Высота угловой стойки	при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, мм Высота оси вала и барабана	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (без привода); 40...60 (с потолочным приводом)

Стандартный наклонный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Высокий подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Высокий подъем, барабан снизу

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	300

Наклонный высокий подъем, барабан снизу

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	> H + 680
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

Наклонный высокий подъем, барабан снизу

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	> H + 680
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (кратен 5°)
Q, мм Зона расположения привода на вал	≥ 650

Вертикальный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Вертикальный подъем, барабан снизу

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

Стандартный подъем

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перф

Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатыв

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

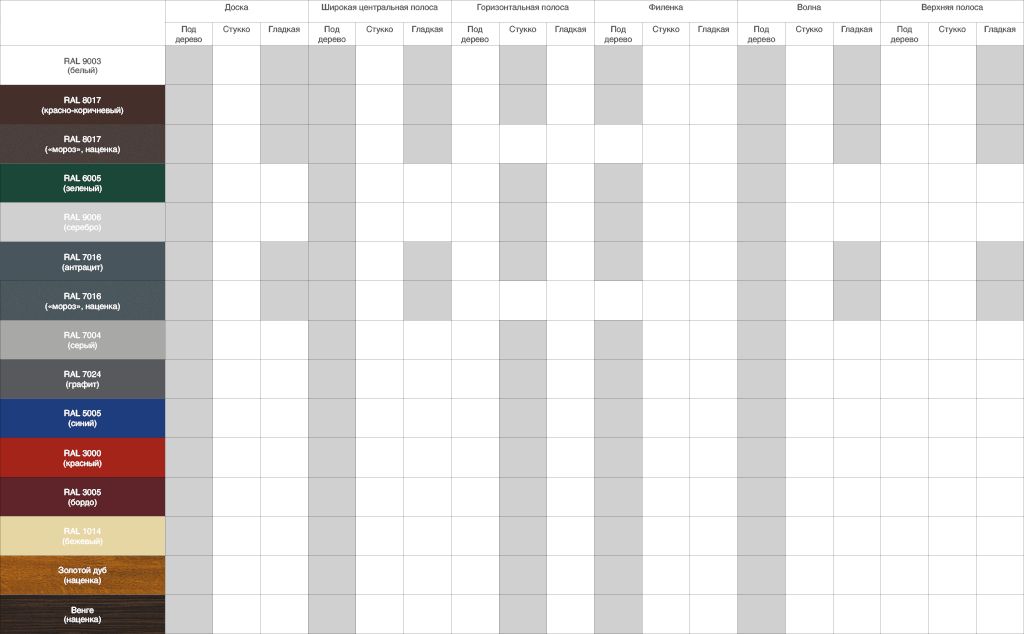

Дизайн панелей

Доска

Горизонтальная полоса

Широкая центральная полоса

Горизонтальная полоса (внутренняя сторона панели)

Волна

Тип поверхности

Под дерево (внешняя сторона панели)

Stucco (внутренняя сторона панели)

Цвета

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 6005 зеленый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 3005 бордовый

RAL 8017 коричнево-красный

RAL 8014 коричневый

Нестандартный цвет по карте RAL (наценка)

Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)

1,13 (А)

Звукоизоляция, дБ, класс (ГОСТ 31174)

24 (А)

Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)

460 (В)

Усилие ручного открывания и закрывания, Н, не более

260

Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)

250

Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)

4,9

Безотказность, количество циклов открывания-закрывания, не менее

безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)

Вес полотна ворот, кг/м²

13,5

Инструкция по монтажу промышленных секционных ворот серии ISD01

Сертификат «Секционные ворота для работы во взрывоопасных средах»

Сертификат соответствия TP 2009/013/BY

Краш-тест стекла ворот DOORHAN молоток VS. стекло!
