Гаражные секционные ворота с пружинами растяжения RSD01BIW 2500x2000
Акция

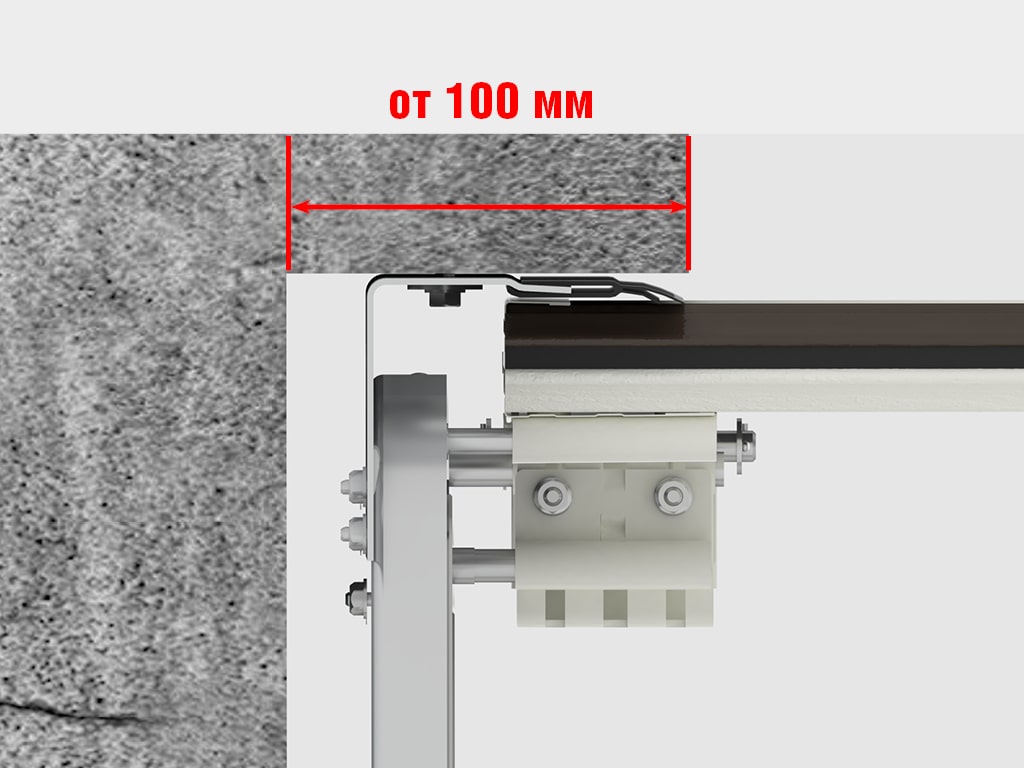

Секционные ворота с низким типом подъема для притолок от 100 мм для гаражных проемов шириной до 3500 мм и высотой до 3000 мм.
2095 руб.
2470
Описание
Характеристики
Конструкция
Дизайн
Способы монтажа
Стандартная комплектация
Инструкции и сертификаты

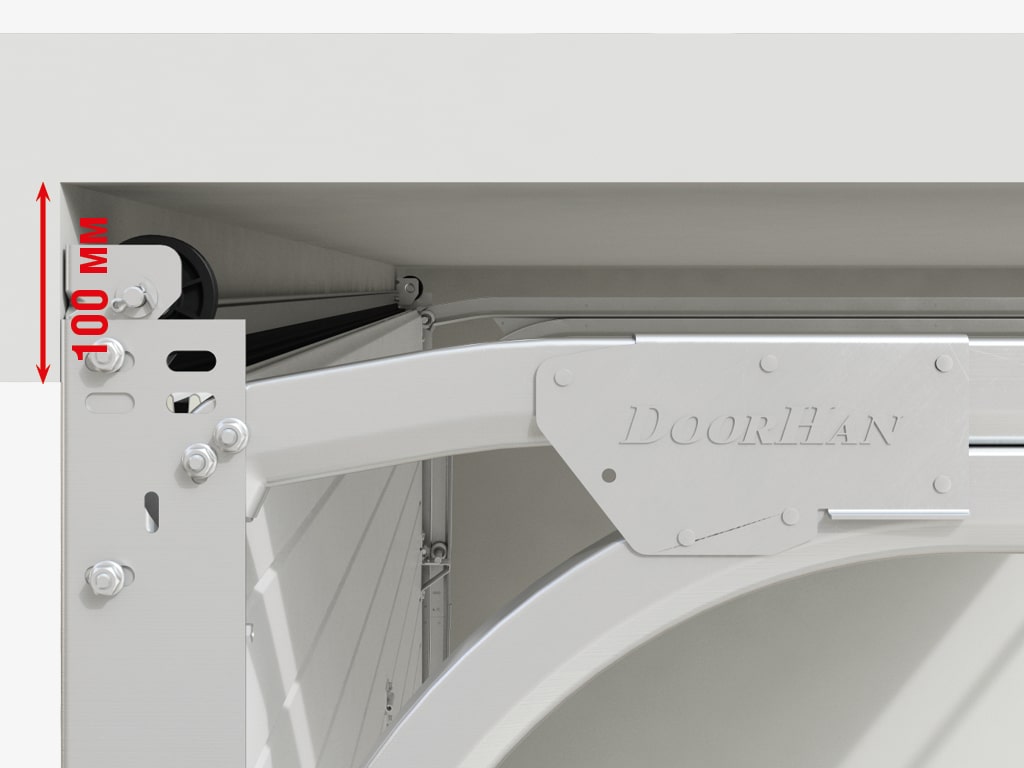

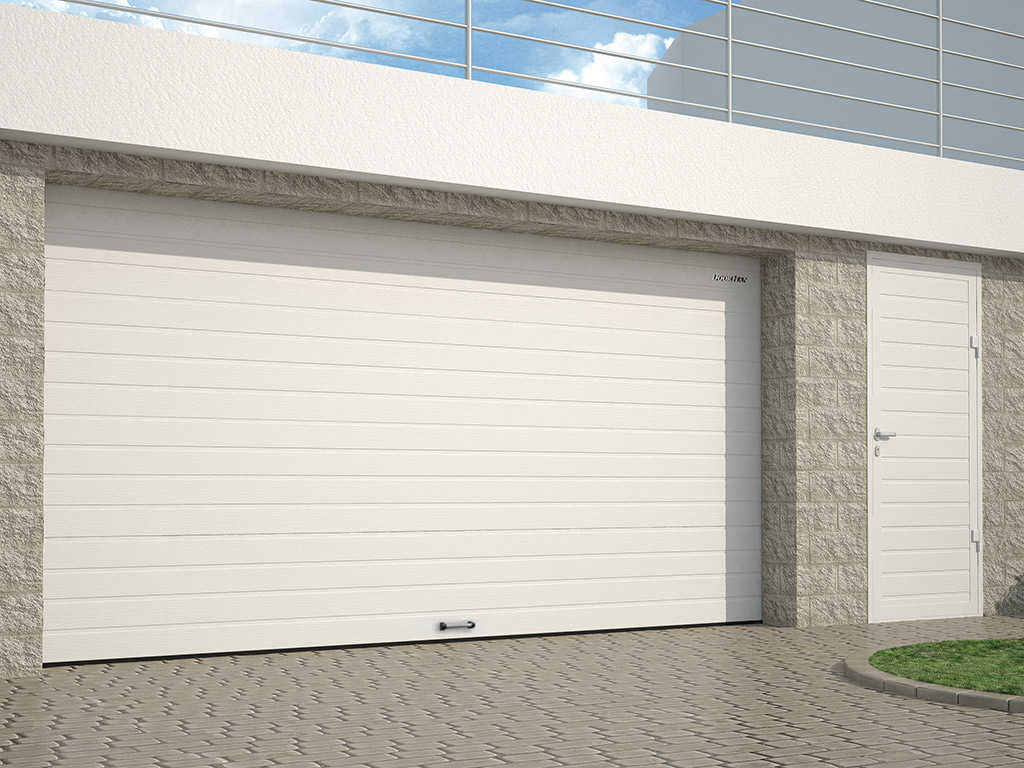

Секционные ворота RSD01 BIW предназначены для перекрытия въездных проемов небольших размеров (шириной от 2 000 до 3 500 мм, высотой от 1 800 до 3 000 мм) в гаражных и технических помещениях. Конструкция на базе низкого типа подъема может быть установлена в помещениях, имеющих минимальные пристенки и притолоку (от 100 мм). При отсутствии в помещении притолоки и пристенков, применяется встроенный монтаж. Ворота RSD01 BIW идеальны для использования в индивидуальном строительстве. Имеют широкий выбор цветовых и дизайнерских решений. Конструкция ворот термоэффективна (надежно герметизирует проем), прочна, проста в монтаже и обладает длительным сроком службы.
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.
По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон

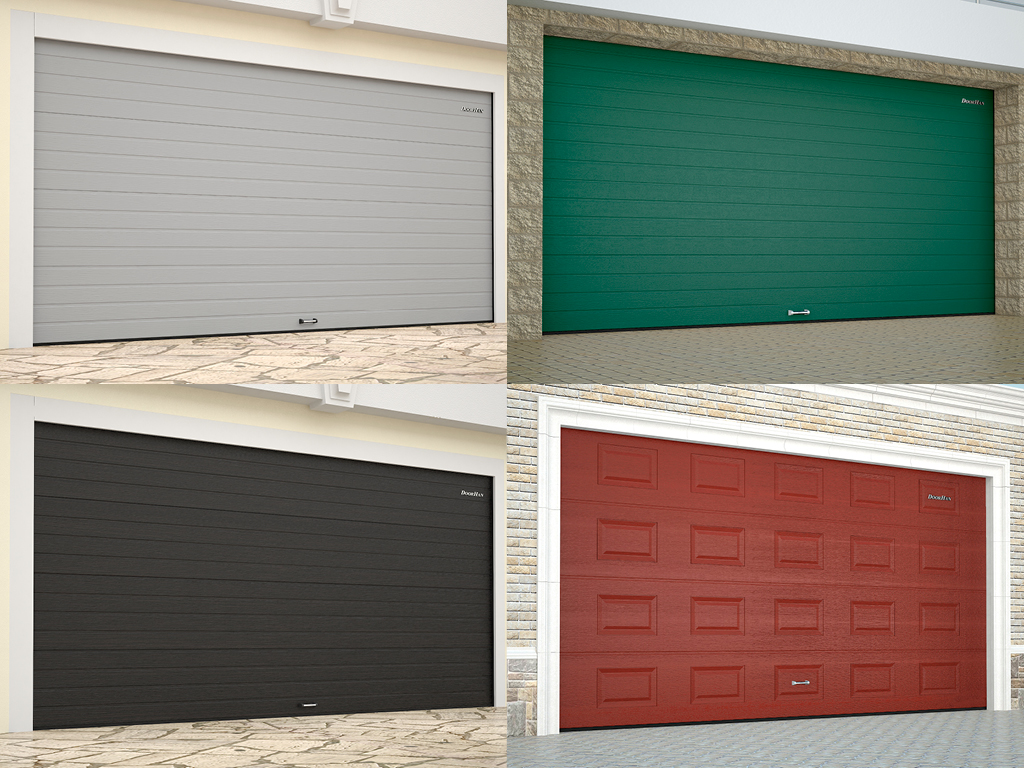

Большой выбор исполнения щитов ворот, более 100 выриантов в каталоге дизайнерских решений

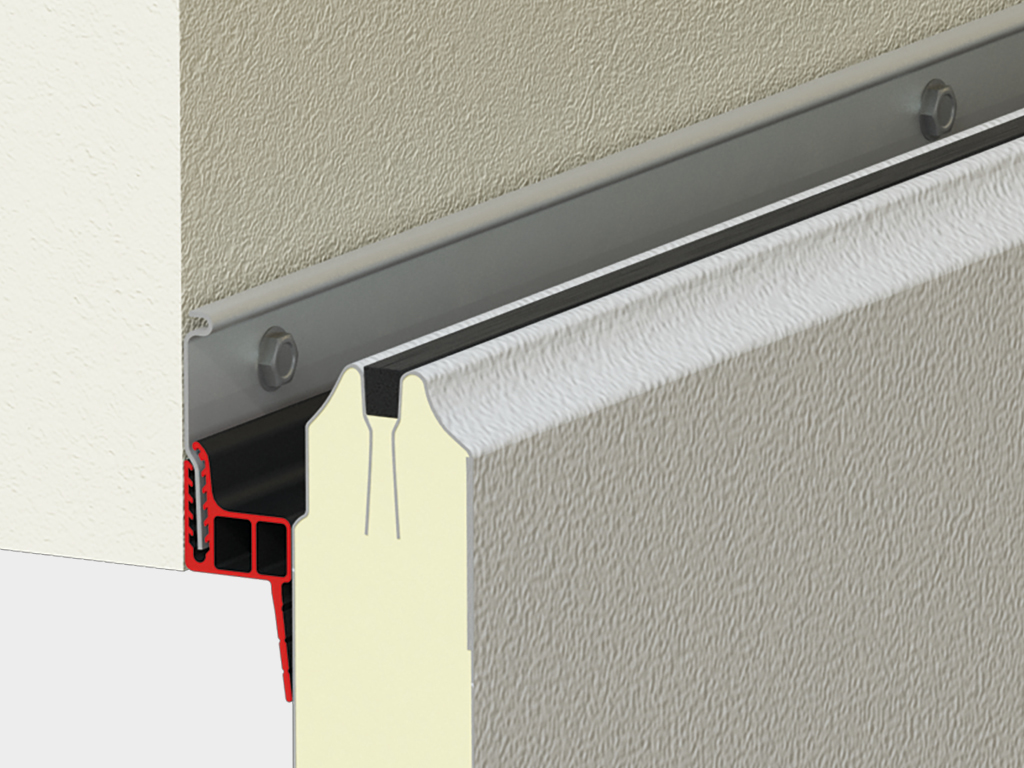

Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует про

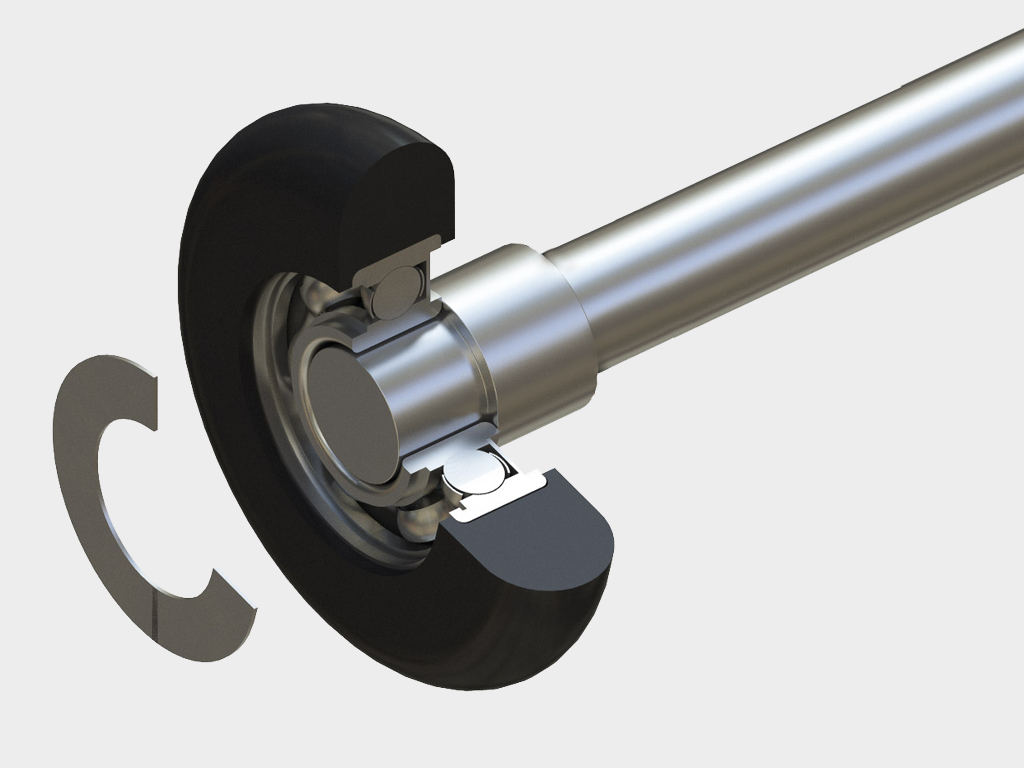

Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.

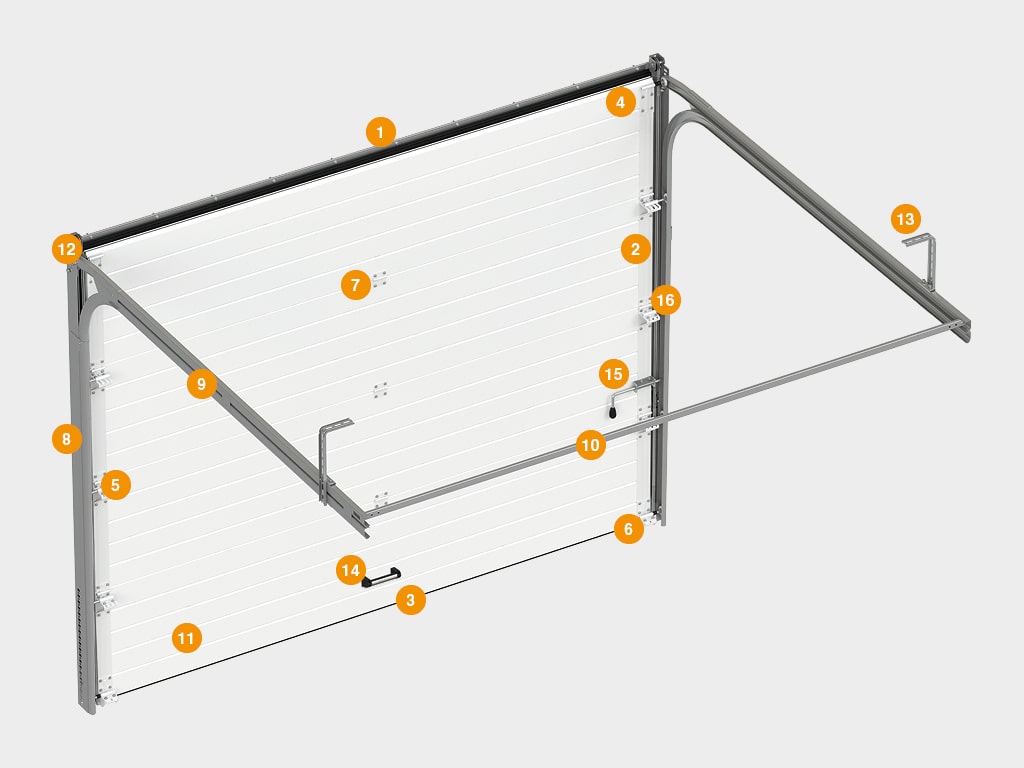

Конструкция

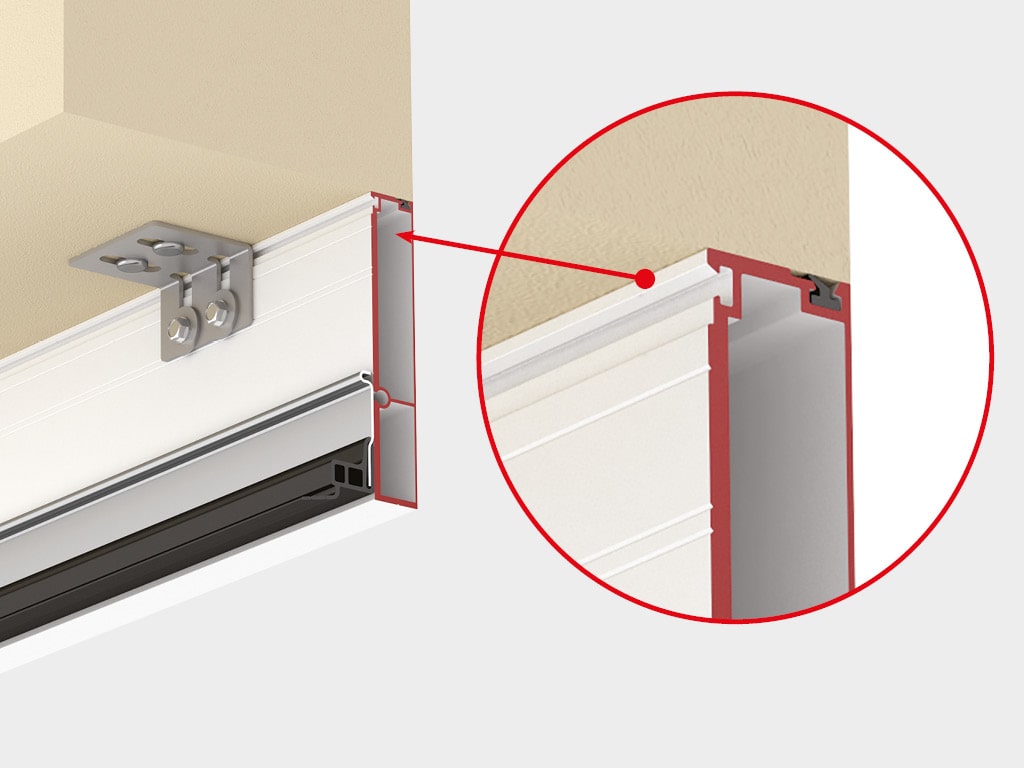

1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2. Контурные боковые многокамерные уплотнители
3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4. Верхний угловой кронштейн регулируемый
5. Боковая опора с регулируемым роликодержателем
6. Нижний угловой кронштейн с регулируемым роликодержателем
7. Внутреняя петля
8. Вертикальная направляющая в сборе
9. Горизонтальная направляющая в сборе
10. Дистанционный С-профиль
11. Сэндвич-панель
12. Кронштейн с двойным шкивом
13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14. Ручка подъемная
15. Задвижка (опция)
16. Пружины растяжения

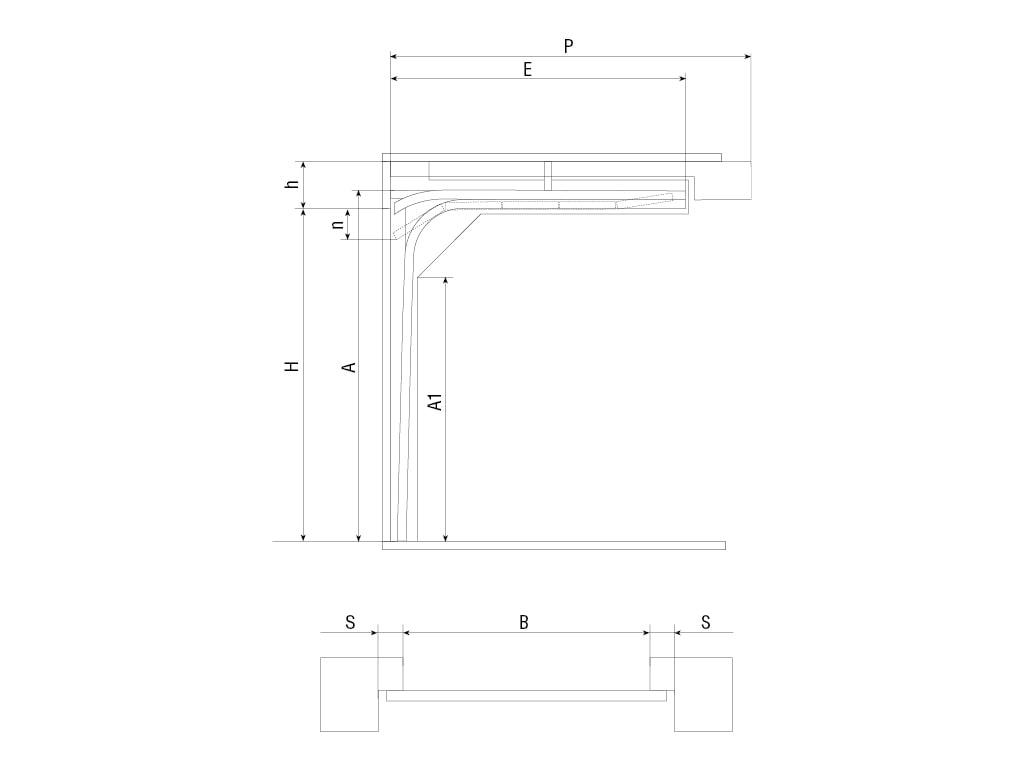

| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | h ≥ 100; (h ≥ 130 при использовании потолочного привода) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 54 |
| A1, мм Высота вертикальной направляющей | А - 552 |
| E, мм Длина горизонтальных направляющих | Н + 440 |
| S, мм Минимальное боковое пространство | 100 |
| P, мм Зона расположения потолочного привода | Н + 1 185 |
| n, мм Перекрытие проема в открытом положении | 230 (без привода); 40-60 (с потолочным приводом) |

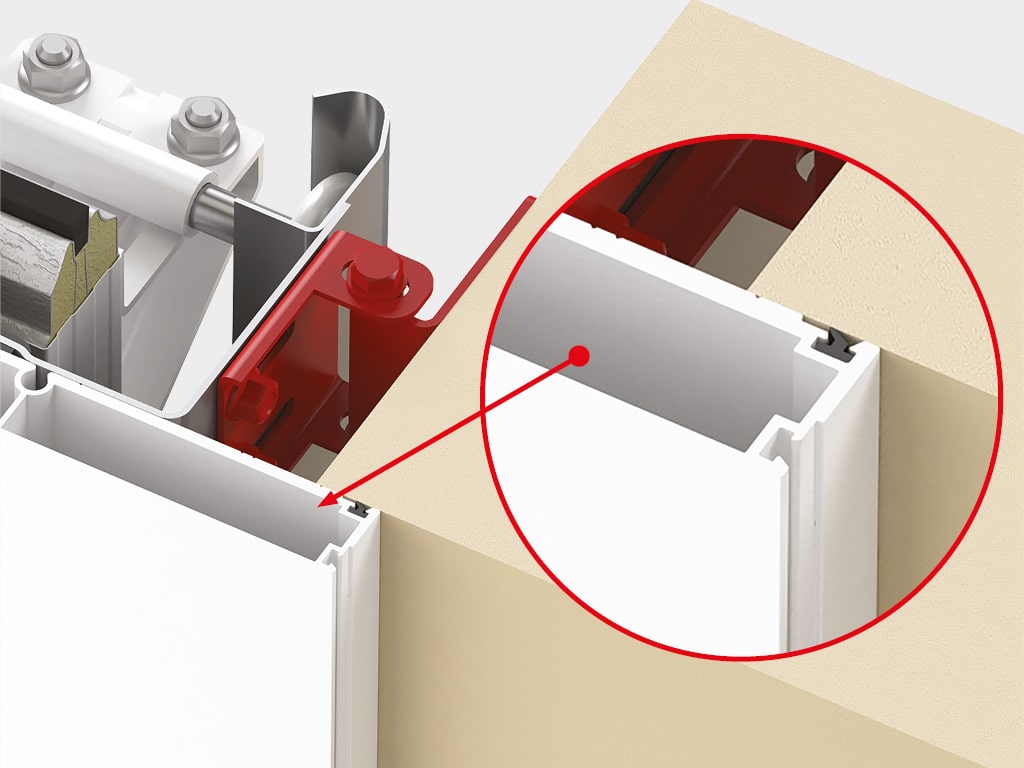

Встроенный монтаж встык (при отсутствии пристенков): несущий наличник устанавливается на проем встык. На него монтируется система направляющих. Несущий наличник имеет эстетичный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014 (коричневый).
Встроенный монтаж внахлест (при отсутствии пристенков): несущий наличник устанавливается на проем внахлест (20 мм). На него монтируется система направляющих. Несущий наличник имеет привлекательный внешний вид, окрашивается в RAL 9003 (белый) или RAL 8014
Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

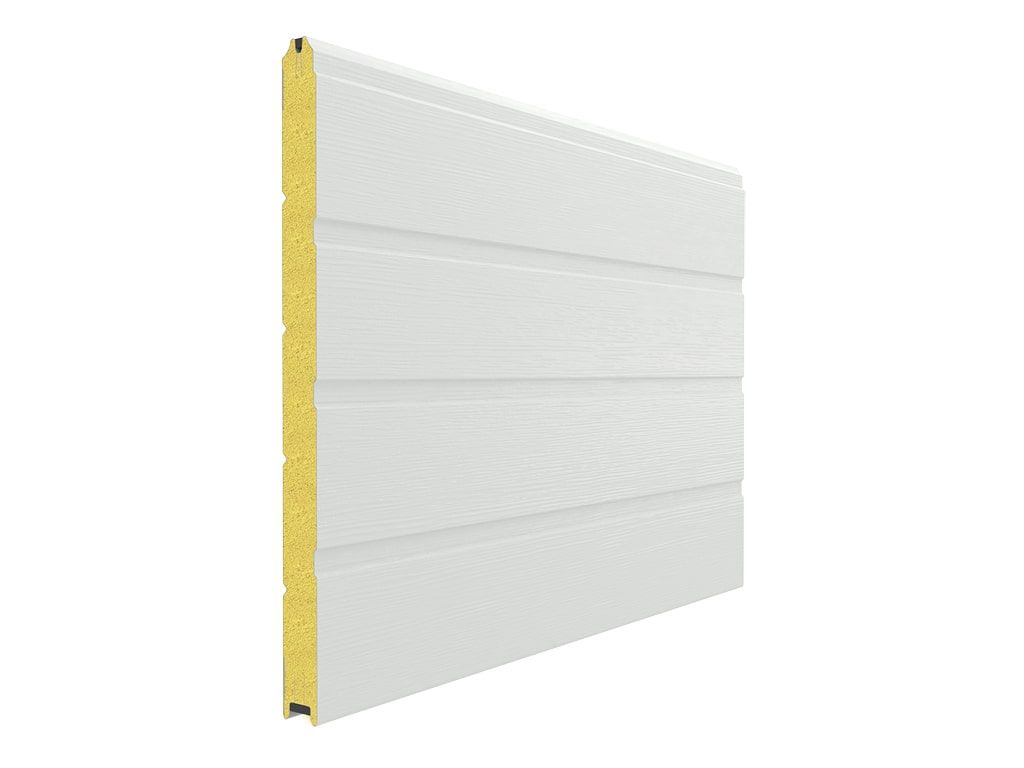

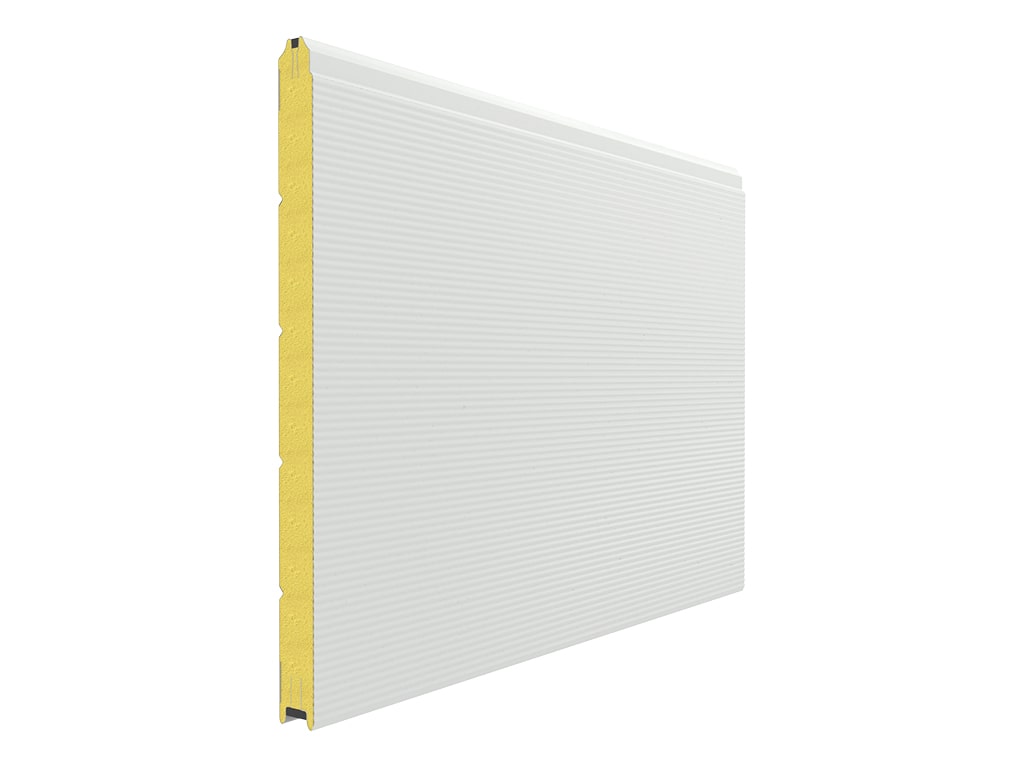

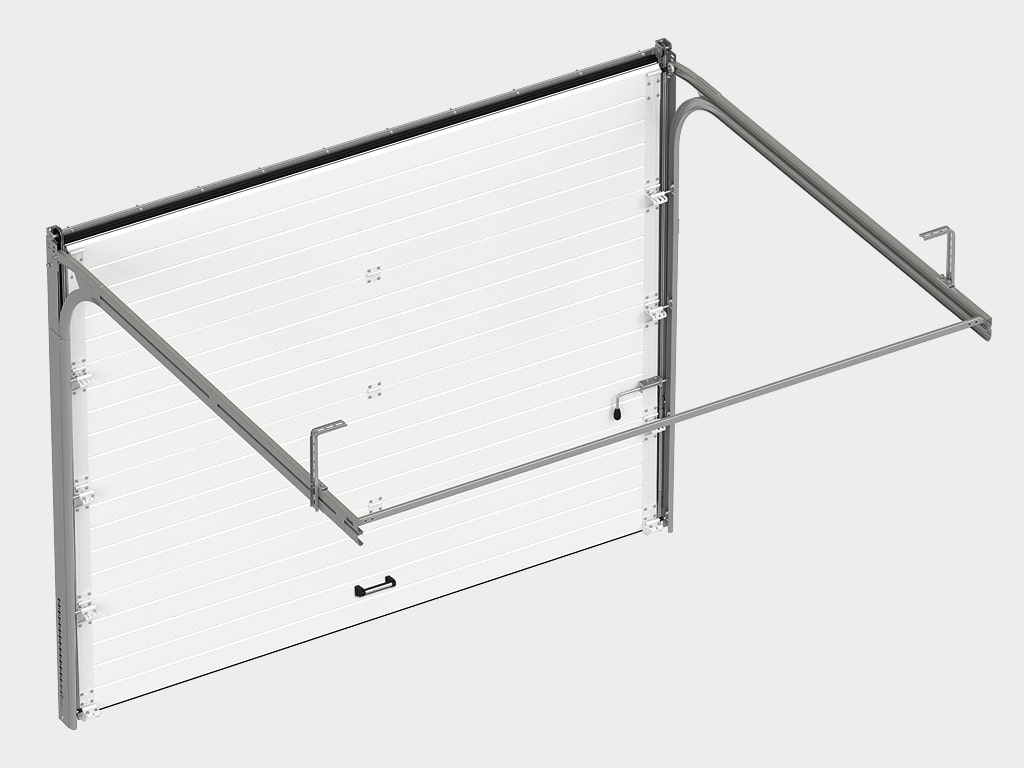

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

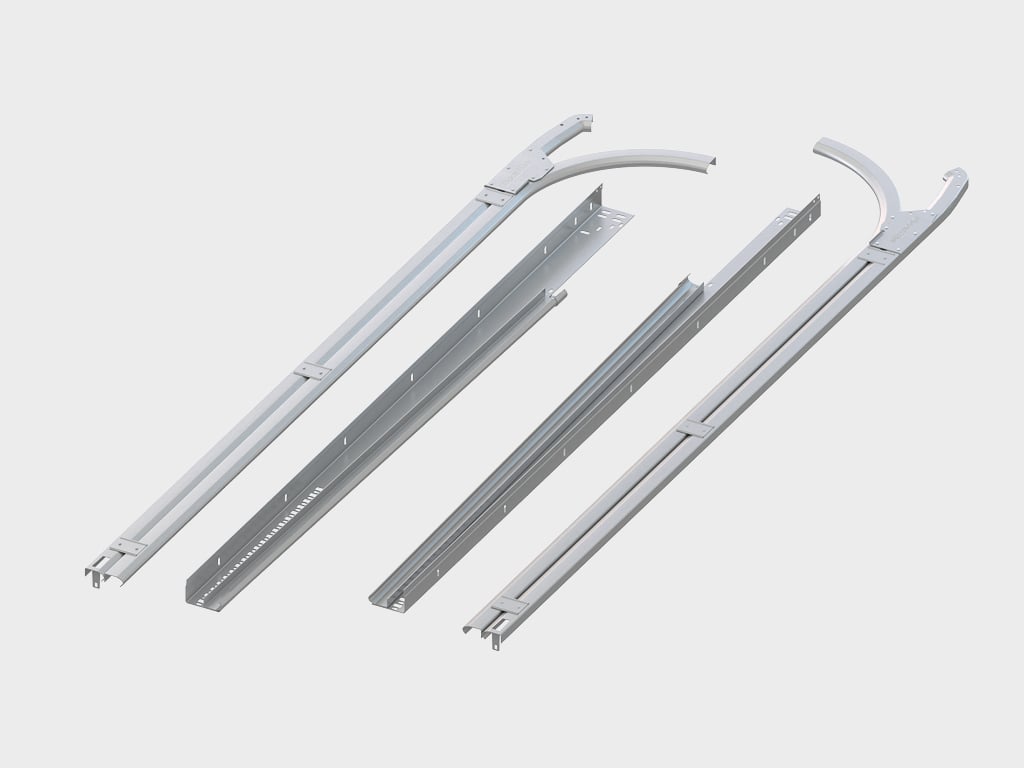

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

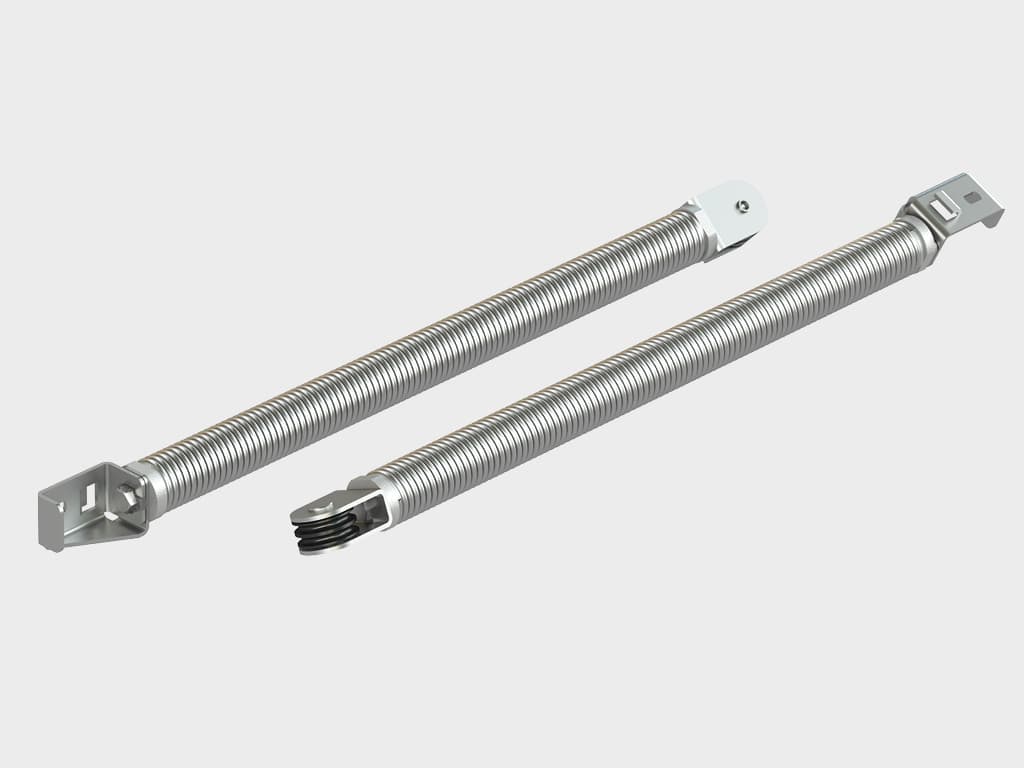

Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.

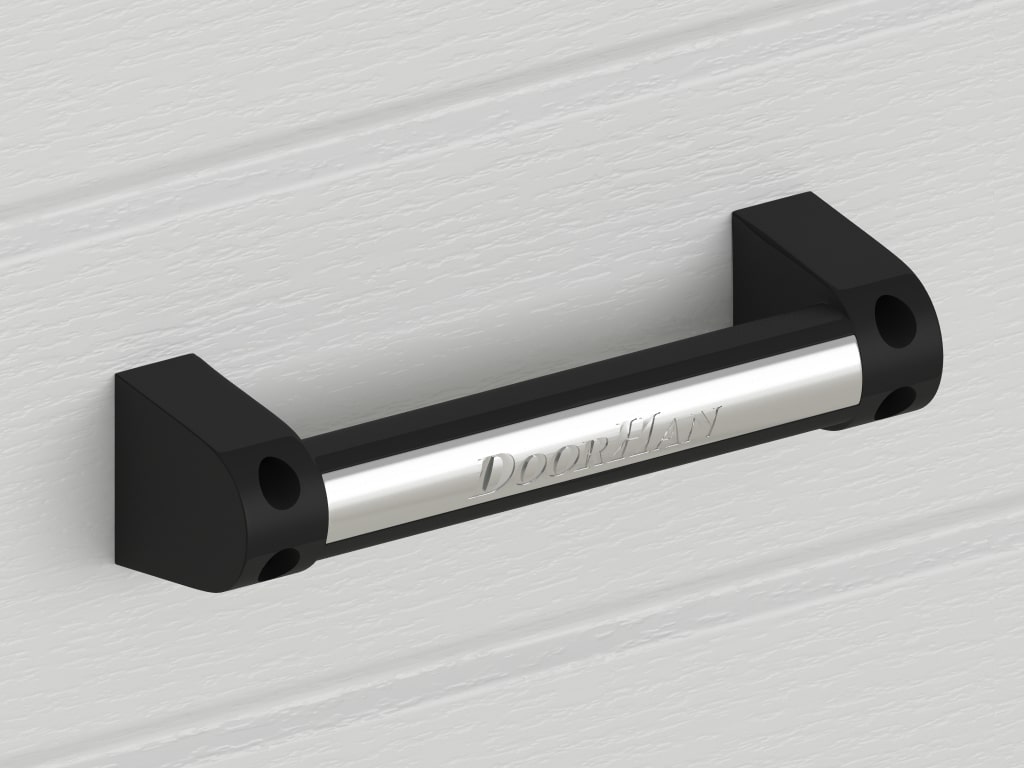

Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

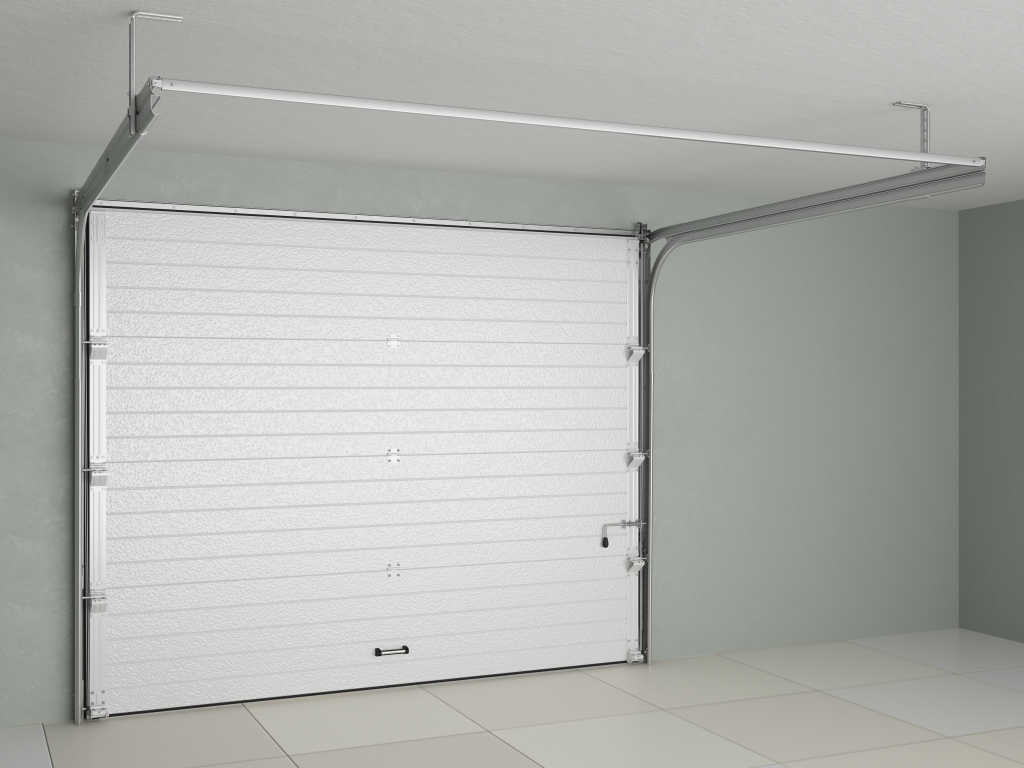

Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.

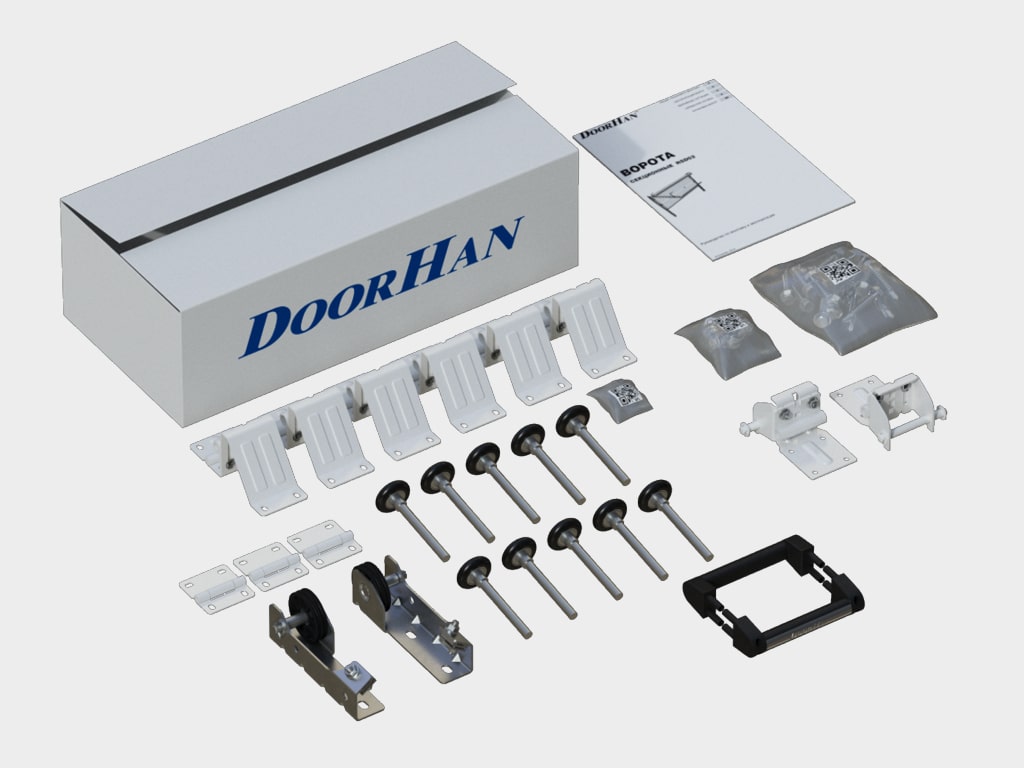

Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.
Дизайн панелей
Доска

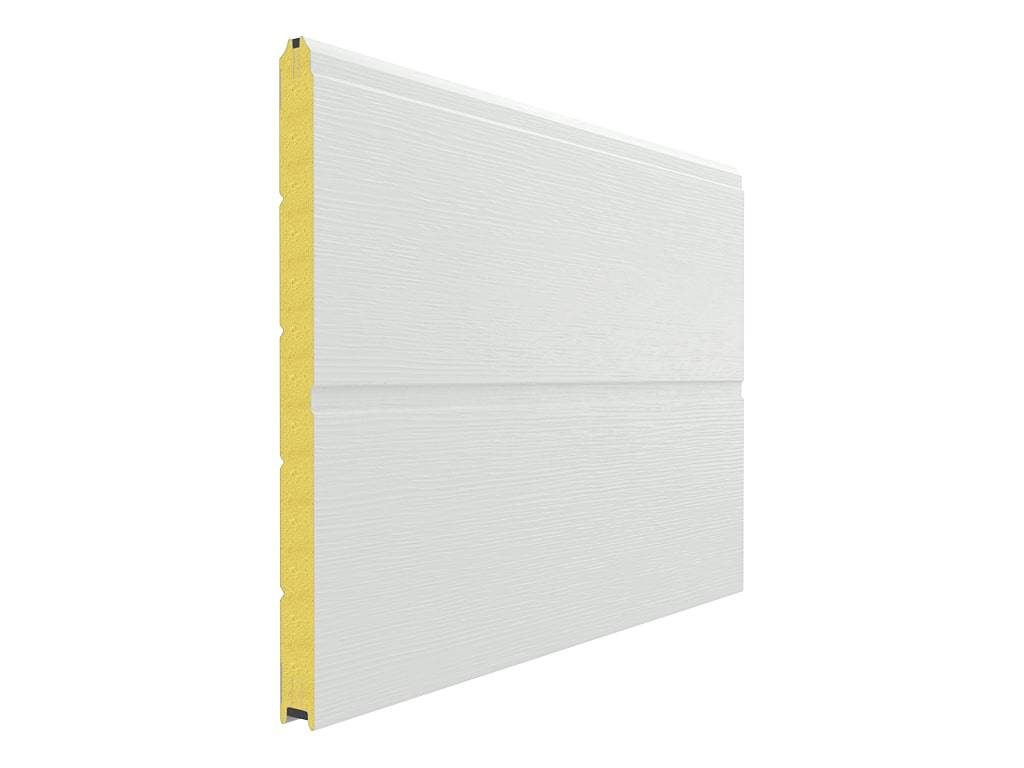

Широкая центральная полоса
Горизонтальная полоса (поверхность "апельсиновая корка", стукко)

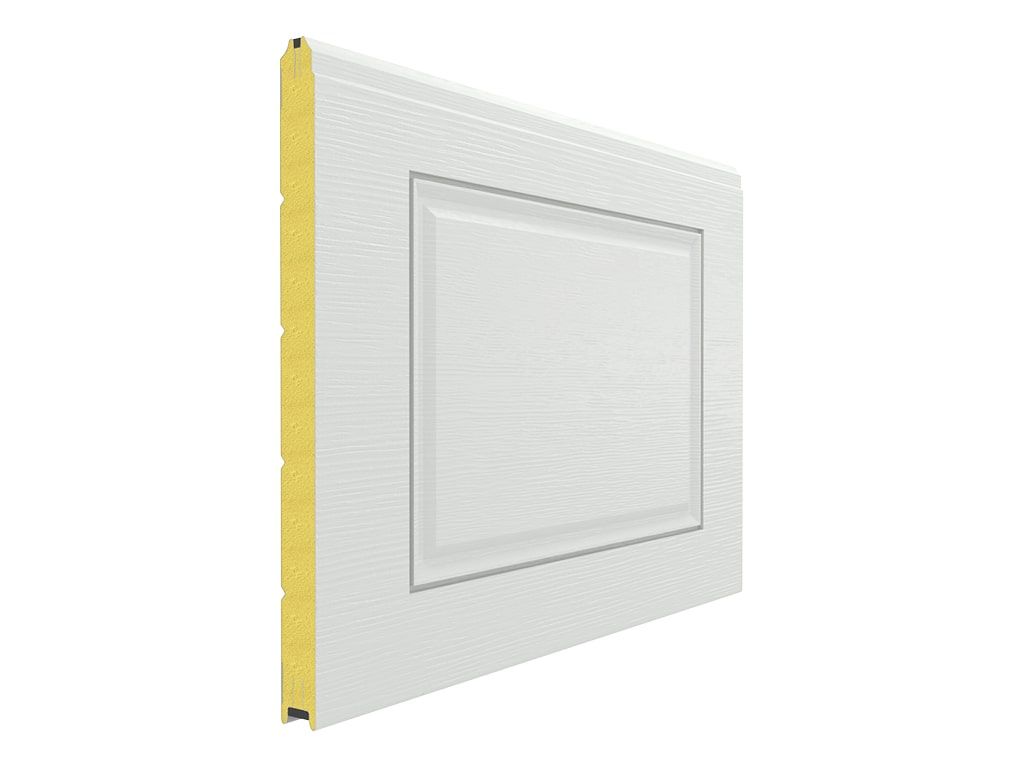

Филенка (наценка 5%)
Цвет лицевых поверхностей панелей
Белый RAL9003
Коричневый RAL8014
Красно-коричневый RAL8017
Бежевый RAL1014
Серый RAL7004
Серебристый RAL9006
Антрацит RAL7016
Антрацит RAL7016 матовый (наценка)
Красный RAL3000
Бордовый RAL3005
Синий RAL5005
Зеленый RAL6005
Золотой дуб (наценка 10%)
Венге (наценка 10%)
Графит RAL7024
Цвет внутренней поверхности
Белый RAL9003
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)
1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174)
24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)
460 (В)
Безотказность, количество циклов открывания-закрывания, не менее
25 000
Усилие ручного открывания и закрывания, Н, не более
150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)
250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)
4,9
Вес полотна ворот, кг/м²
11,6
Ширина проема, мм
2 500
Высота проема, мм
2 000
