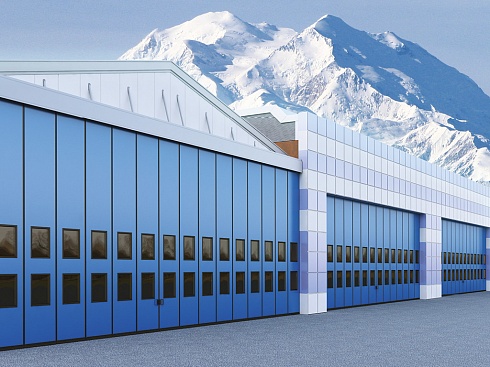

Промышленные складные ворота с нижней направляющей

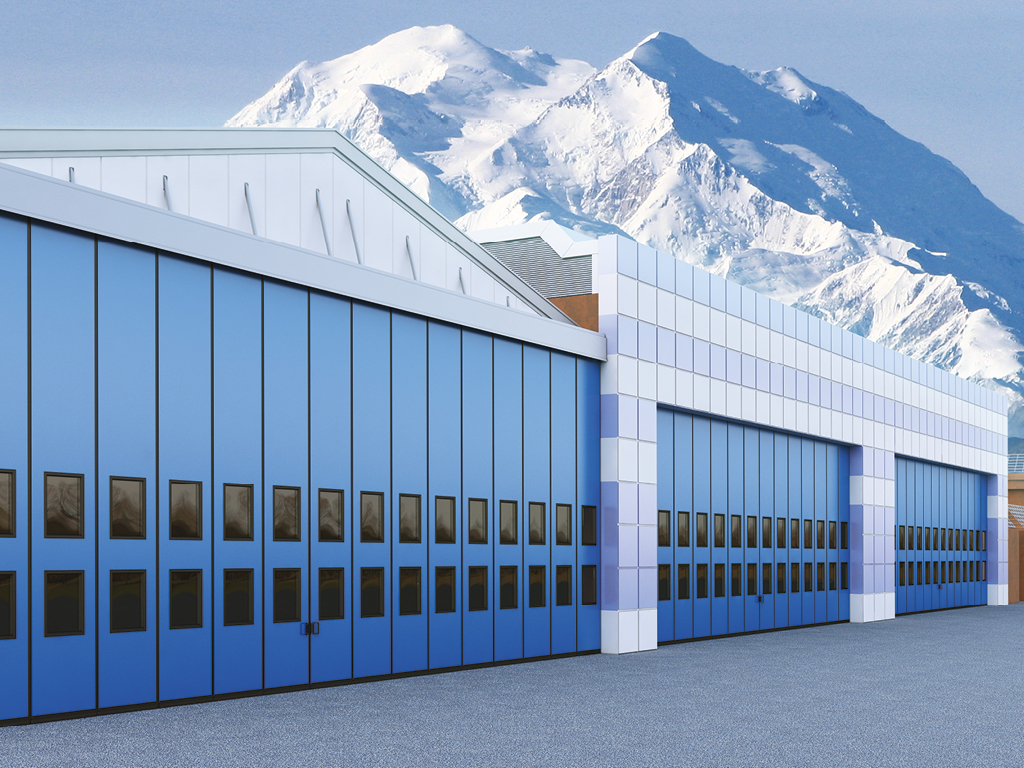

Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 500 до 30 000 мм, высота — от 2 000 до 8 000 мм) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.
Описание
Характеристики
Конструкция
Дизайн
Способы монтажа
Стандартная комплектация
Инструкции и сертификаты
Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 500 до 30 000 мм, высота — от 2 000 до 8 000 мм) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.
Покупателю предоставляется гарантия работоспособности промышленных складных ворот с нижней направляющей производства ГК DoorHan сроком на 1 год для розничных и 2 года для дилеров с момента приобретения.
Покупателю предоставляется гарантия работоспособности промышленных складных ворот с нижней направляющей производства ГК DoorHan сроком на 1 год для розничных и 2 года для дилеров с момента приобретения.
1. Устанавливаются в проемы больших размеров, имеют минимальные требования к проему
2. Теплые и герметичные, подходят для использования в любых климатических зонах
3. Большой опыт установки, отработанная конструкция, легкий монтаж

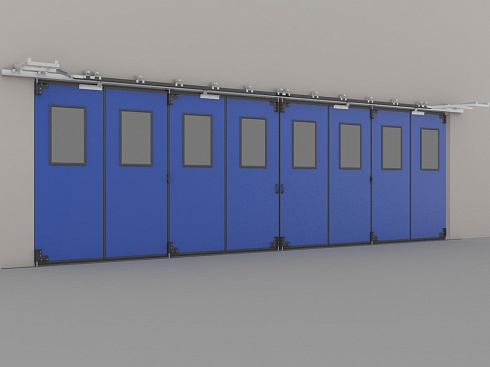

Конструкция
1. Кронштейн крепления привода с натяжителем
2. Кронштейн крепления к стене
3. Отклоняющая система с раскосами
4. Верхний направляющий ролик
5. Балка несущая стальная
6. Опора роликовая регулируемая
7. Кронштейн крепления роликовой опоры
8. Петля
9. Кронштейн крепления полотна ворот к цепи
10. Резиновый уплотнитель концевой
11. Резиновый уплотнитель шиповой
12. Нижний направляющий профиль
13. Ролик нижний
14. Щеточный уплотнитель
15. Ручка стальная
16. Вертикальная ригельная задвижка
Стандартные конструктивные решения

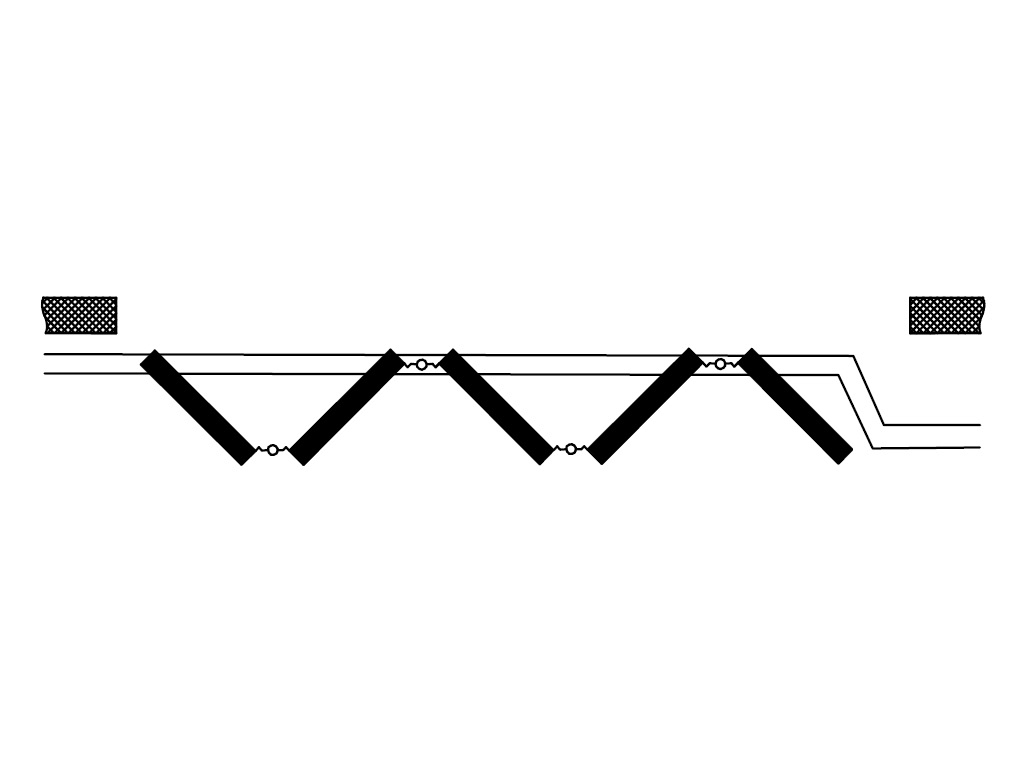

Схема открытия 0+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2000 до 8000 |
| B, мм Ширина проема | от 3400 до 4200 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
Схема открытия 4+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 3 400 до 4 200 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
| b2, мм Правый пристенок | 435 |
Схема открытия 0+5
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 4 200 до 5 200 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 884 |
Схема открытия 5+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 4 200 до 5 200 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 |
| b2, мм Правый пристенок | 435 |
Схема открытия 0+6
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 5 000 до 6 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
Схема открытия 6+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 5 000 до 6 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
| b2, мм Правый пристенок | 120 |
Схема открытия 0+8
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 6 800 до 8 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 1 094 (без привода), 1 544 (с приводом) |
Схема открытия 8+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 6 800 до 8 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 094 (без привода), 1 544 (с приводом) |
| b2, мм Правый пристенок | 435 |

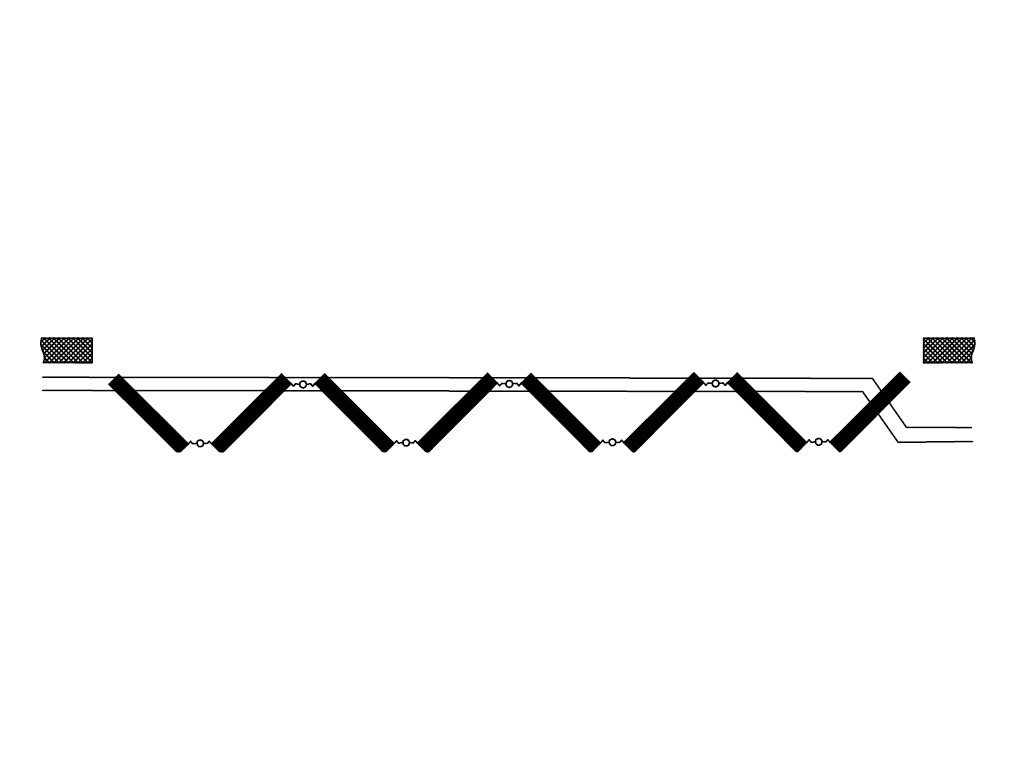

Схема открытия 4+4
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 6 800 до 8 600 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
| b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
Схема открытия 0+10
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 8 400 до 10 600 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 1 314 (без привода), 1 764 (с приводом) |
Схема открытия 10+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 8 400 до 10 600 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 314 (без привода), 1 764 (с приводом) |
| b2, мм Правый пристенок | 435 |

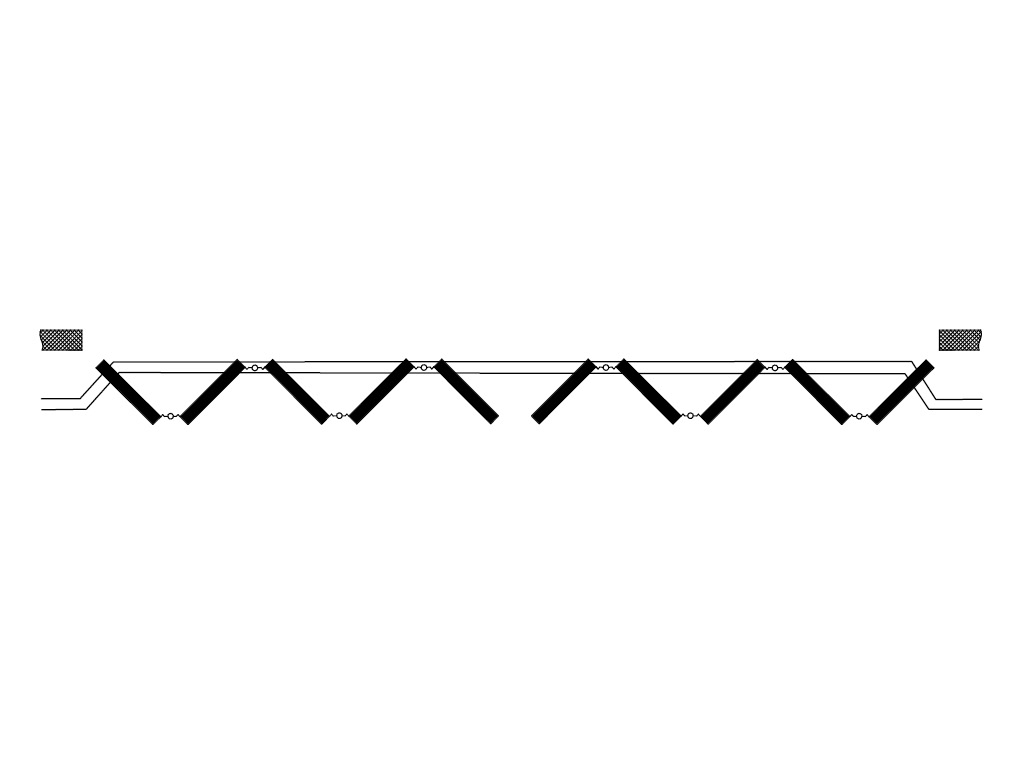

Схема открытия 5+5
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 8 400 до 10 600 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 |
| b2, мм Правый пристенок | 884 |
Схема открытия 0+12
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 10 200 до 12 800 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 1 534 (без привода), 1 984 (с приводом) |
Схема открытия 12+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 10 200 до 12 800 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 534 (без привода), 1 984 (с приводом) |
| b2, мм Правый пристенок | 435 |
Схема открытия 6+6
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 10 200 до 12 800 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 884 (без привода), 1 334 (с приводом) |
| b2, мм Правый пристенок | 884 (без привода), 1 334 (с приводом) |
Схема открытия 0+14
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 11 800 до 15 000 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 435 |
| b2, мм Правый пристенок | 1 754 (без привода), 2 204 (с приводом) |
Схема открытия 14+0
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 11 800 до 15 000 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 754 (без привода), 2 204 (с приводом) |
| b2, мм Правый пристенок | 435 |
Схема открытия 8+8
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 11 800 до 15 000 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 094 (без привода), 1 544 (с приводом) |
| b2, мм Правый пристенок | 1 094 (без привода), 1 544 (с приводом) |
Схема открытия 10+10
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 17 300 до 21 400 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 314 (без привода), 1 764 (с приводом) |
| b2, мм Правый пристенок | 1 314 (без привода), 1 764 (с приводом) |
Схема открытия 12+12
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 21 600 до 25 800 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 534 (без привода), 1 984 (с приводом) |
| b2, мм Правый пристенок | 1 534 (без привода), 1 984 (с приводом) |

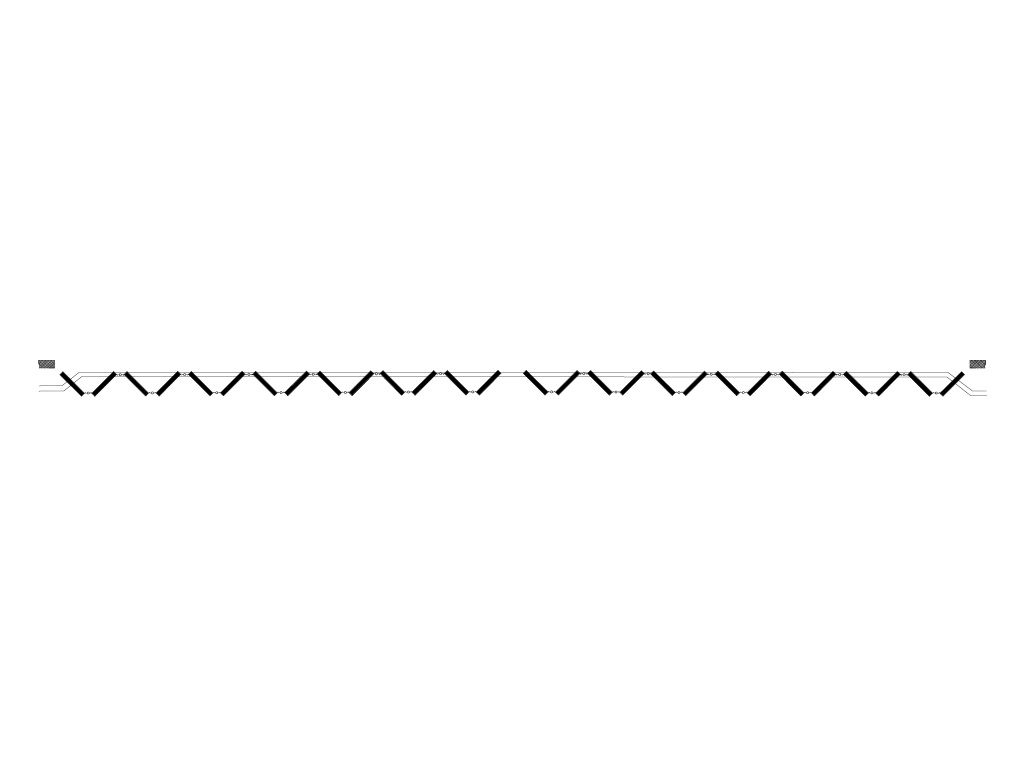

Схема открытия 14+14
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| H, мм Высота проема | от 2 000 до 8 000 |
| B, мм Ширина проема | от 26 000 до 30 000 |
| h, мм Высота притолоки | не менее 350 |
| b1, мм Левый пристенок | 1 754 (без привода), 2 204 (с приводом) |
| b2, мм Правый пристенок | 1 754 (без привода), 2 204 (с приводом) |
Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.
Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей.

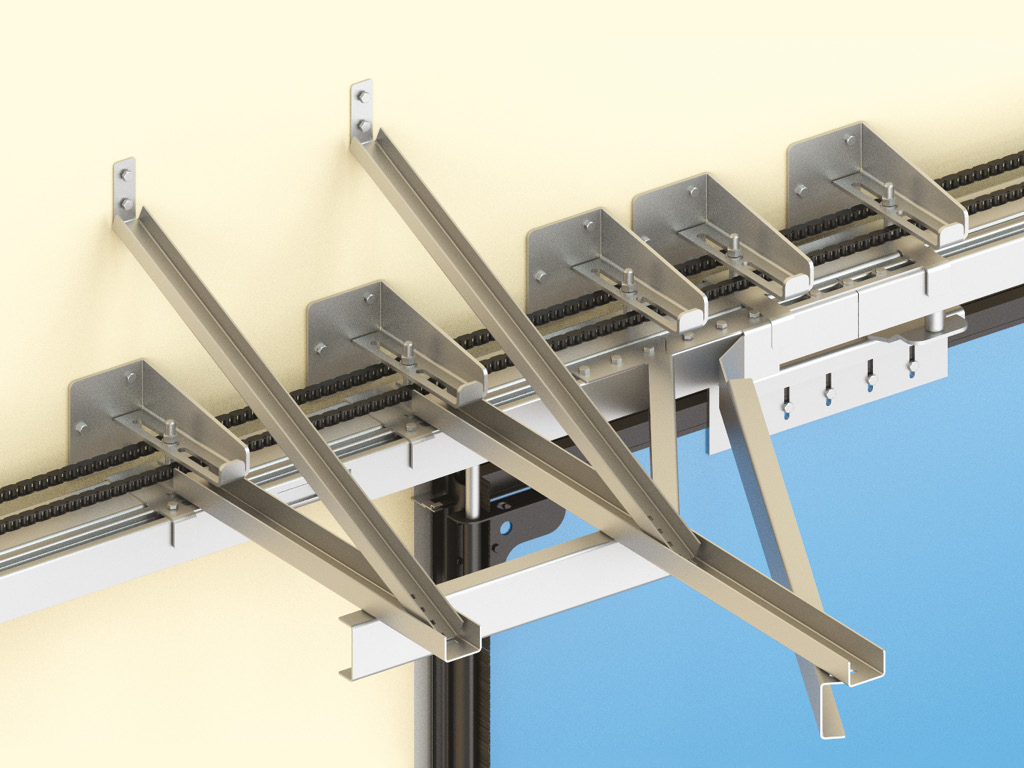

Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.
Ручка для удобного открытия и закрытия ворот вручную.
Задвижки ригельные для фиксации ворот в закрытом положении.
Щеточный уплотнитель снизу полотна ворот для герметизации проема.
Поверхность сэндвич-панели
Гладкая
Цвета
RAL 9003 белый (стандартный)
RAL 8014 коричневый
RAL 5005 синий
RAL 6005 зеленый
RAL 3005 бордовый
RAL 9006 серебристый
RAL 1014 бежевый
RAL 7004 серый
RAL 3000 красный
RAL 7016 антрацит
Воздухонепроницаемость по ГОСТ26602.2-99, Па
50
Водонепроницаемость по ГОСТ26602.2-99, Па
50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001
480 (класс Г)
Приведенное сопротивление теплопередаче, м² *°С/Вт
0,65 (при толщине сэндвич-панели 55 мм)
Безотказность, количество циклов открывания-закрывания, не менее
20 000 (минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали)
Вес полотна ворот, кг/м²
25 (при толщине сэндвич-панели 55 мм)
Группа горючести по ГОСТ 30244-94
Г2 (умеренно горючие) (при толщине сэндвич-панели 55 мм)
Группа воспламеняемости по ГОСТ 30402-96
В2 (умеренно воспламеняемые) (при толщине сэндвич-панели 55 мм)
