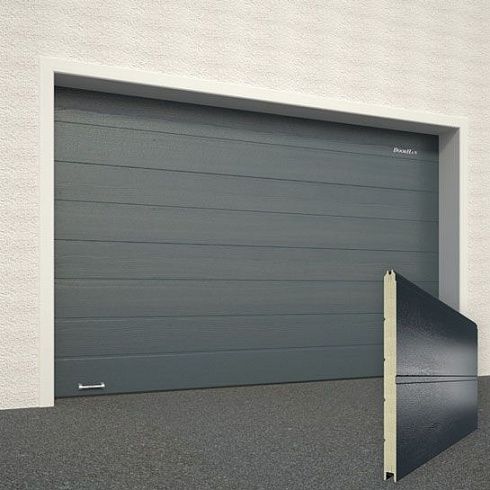

Гаражные секционные ворота с торсионным механизмом RSD02 3000х2750

Под заказ

Гаражные ворота серии RSD02 могут быть установлены в помещения с притолокой от 350 мм до 1250 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Такие ворота можно комплектовать электроприводом или ручным цепным приводом.

2340 руб.

Описание

Характеристики

Конструкция

Дизайн

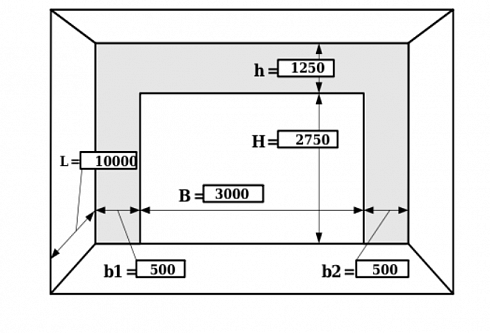

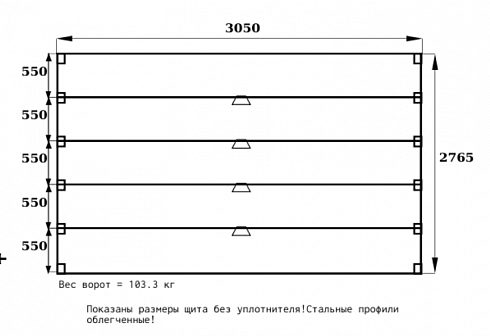

Гаражные ворота серии RSD02 рассчитаны на установку в проем шириной — до 3 000 мм; высотой —до 2 750 мм. Гаражные ворота могут быть оснащены автоматикой. В наличии комплект ворот без калитки.

Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей системы направляющих.

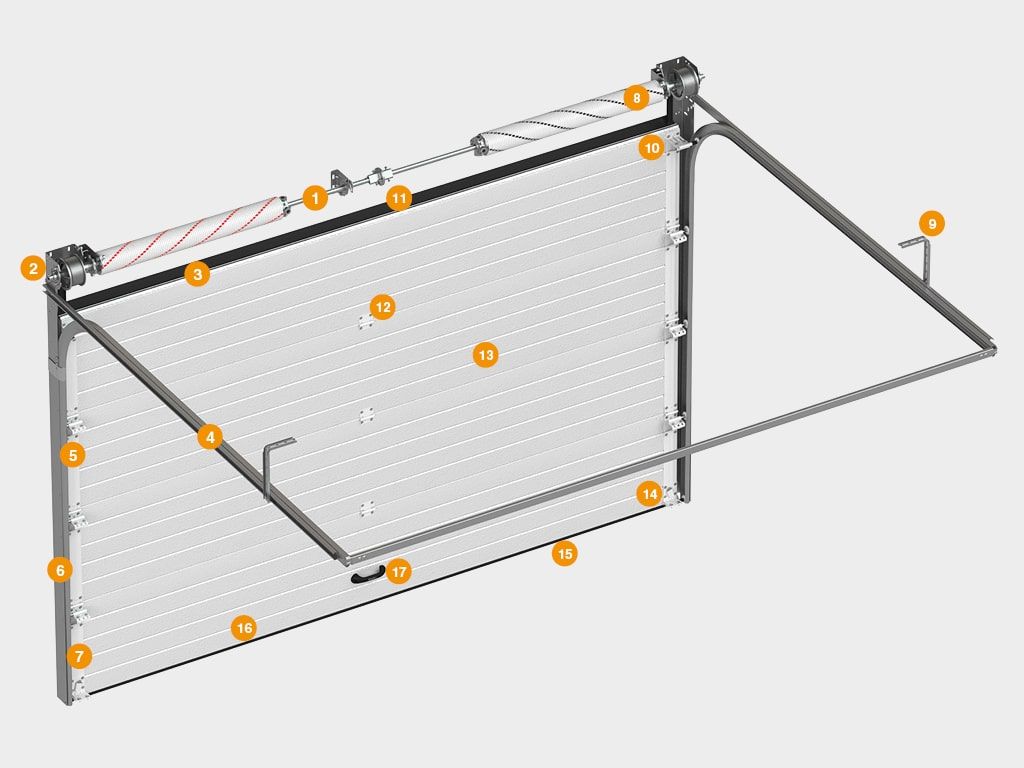

Конструкция

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Направляющие для полотна ворот
5. Опора с роликодержателем и роликом
6. Угловая стойка
7. Боковая крышка
8. Устройство защиты от обрыва пружины
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Верхний уплотнитель
12. Петля

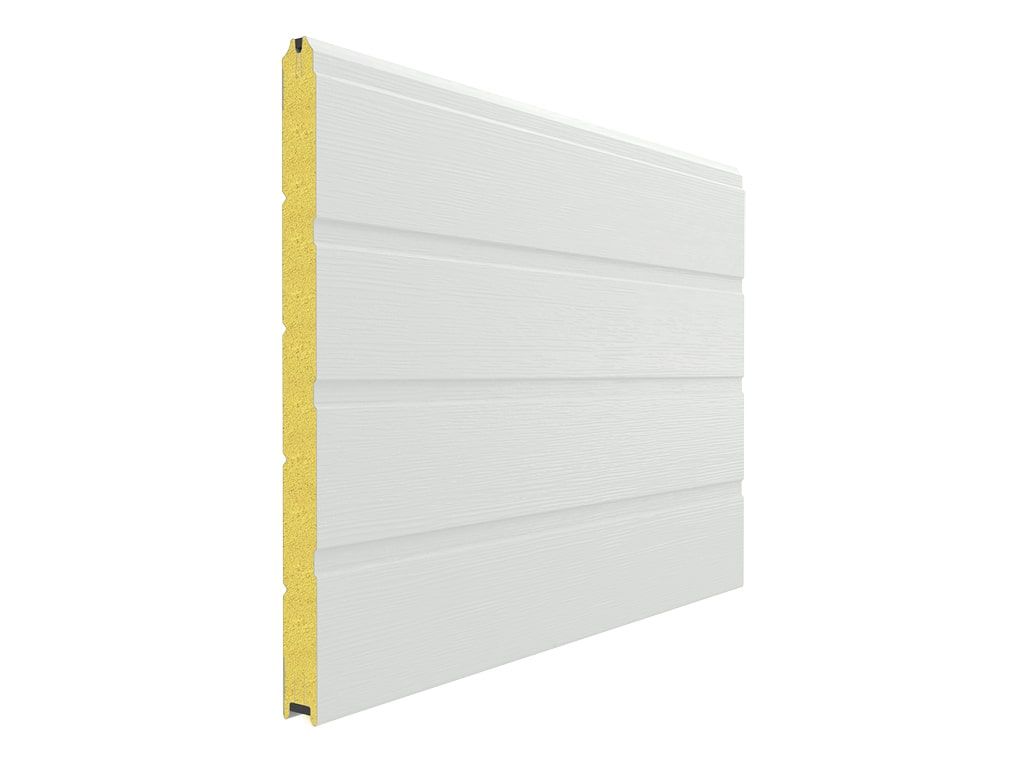

13. Полотно ворот из сэндвич-панелей
14. Задвижка (опция)
15. Нижний опорный кронштейн
16. Нижний профиль с уплотнителем
17. Ручка

Стандартные конструктивные решения

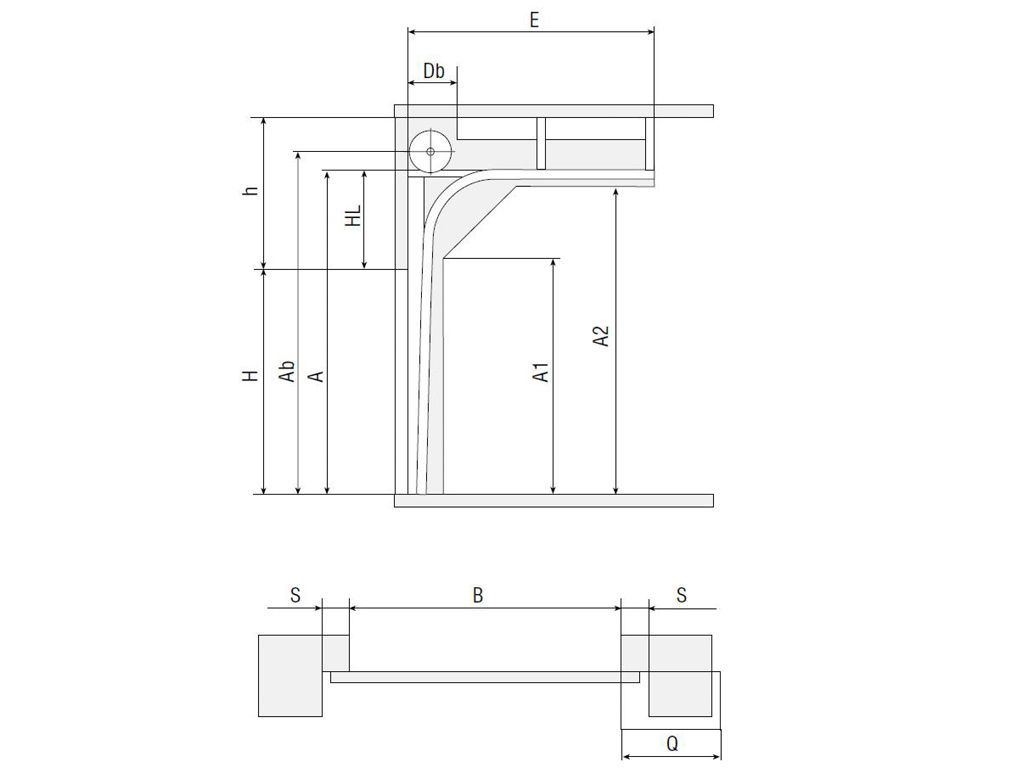

Высокий тип подъёма

ВЫСОКИЙ ПОДЪЕМ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	по умолчанию h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300
